一、適用范圍
本系列
斷路器電氣附件是我公司專為DZ47-63(C45)、DZ47-100(NC)系列斷路器配套設計的輔助功能元件，在電氣等線路或家居、建筑中，可以根據需要選擇不同的電氣附件與DZ47-63(C45)、DZ47-100(NC)系列斷路器配合，以實現斷路器線路的欠壓、過壓、過欠壓保護等功能。
三、附件的名稱、用途及符合標準
系列斷路器附件的名稱、用途及符合標準見表1。
表1
|
附件名稱 |
代 號 |
用 途 |
符合標準 |
|

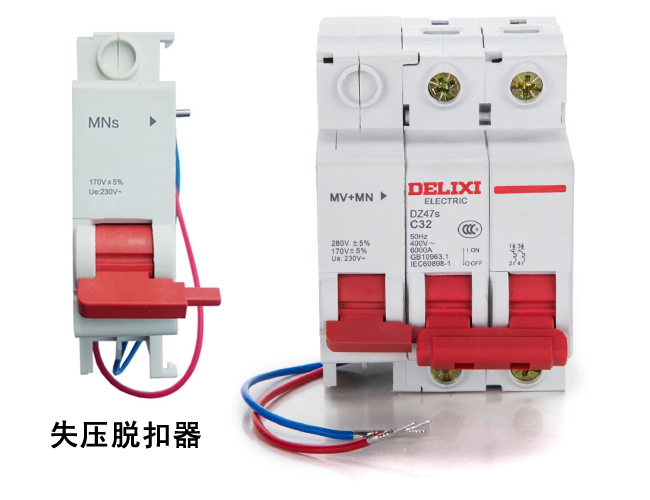

欠壓脫扣器 |
DZ47Q（MN） |
當電源電壓為230V下降在170V±5%之間時，使斷路器脫扣，實現線路的欠電壓保護。 |
IEC60947-2
GB14048.2 |
|
過壓脫扣器 |
DZ47G(MV) |
當電源電壓為230V上升到270V±5%時，使斷路器脫扣，實現線路的過電壓保護。 |
IEC60947-2
GB14048.2 |
|

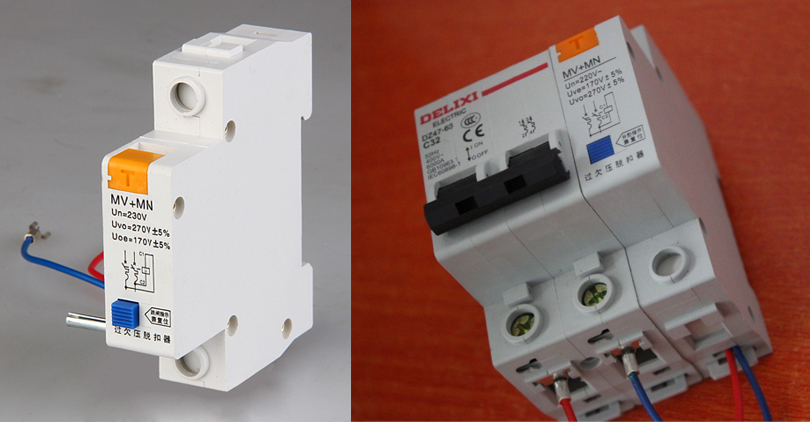

過、欠壓脫扣器 |
(MN+MV)
DZ47GQ |
當220V額定電源電壓上升到270V±5%或下降在170V±5%時，使斷路器脫扣，實現線路保護。 |
IEC60947-2
GB14048.2 |
四、主要技術參數
過壓、欠壓、過欠壓脫扣器，欠壓保護器技術參數（見表2）
表2
|
附件名稱 |
額定工作電壓Ue |
動作電壓 |
接線圖 |
|
DZ47Q(MN)
過壓脫扣器 |
AC： 230V（過壓） |
270 V±5% |
|
|
DZ47G(MV)
欠壓脫扣器 |
AC： 230V（欠壓） |
170V±5% |
|
DZ47GQ(MN+MV)
過、欠壓脫扣器 |
AC： 230V（過、欠壓） |
過壓：270±5%V
欠壓：170V±5% |
五、安裝條件
環境溫度：-5℃～+40℃；
海拔高度：不超過2000m；
環境條件：應無會引起爆炸危險的介質，也無會腐蝕和破壞絕緣的有害氣體和導電塵埃；
安裝條件：采用35mm標準卡軌安裝。 |
